Steel Pipe Flanges And Flanged Fittings

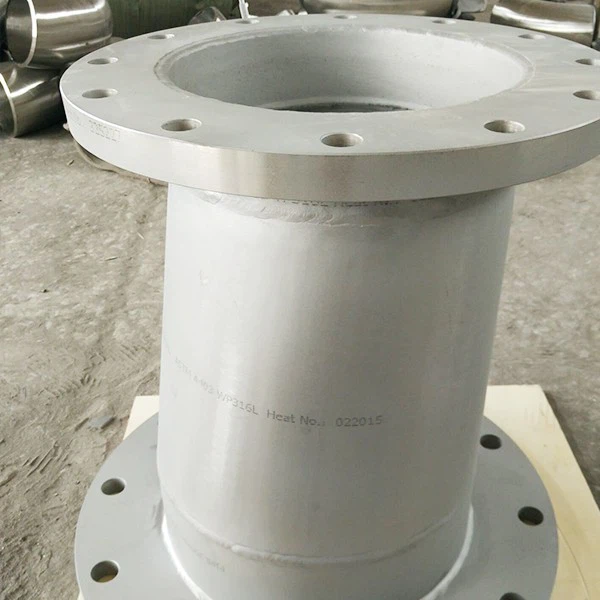

flanged pipe
pipe welded with flange
pipe with elbow

Acél csőkarimák és karimás szerelvények

A csőkarimák csavaros csatlakozásokkal és tömítésekkel kötik össze a csöveket és a csőrendszerek alkotóelemeit. A leggyakrabban használt karimák a hegesztett nyakkarimák, rácsúsztatható karimák, vakkarimák, dugós hegesztőkarimák és menetes karimák, átlapolt csuklókarimák.

Szabvány: ASME B16.5
Méret: NPS 1/2" - NPS 24"
Nyomásosztály: 150, 300, 400, 600, 900, 1500, 2500#
Típus: WN, SO, SW, LJ, BL, TH

A szálláslekérdezés elküldése

A termék bemutatása

A csőtekercs három részből áll: csőből, karimákból és szerelvényekből.Acél karimákide tartoznak a hegesztési nyakkarimák, a csúszóperemek, a vakkarimák, az aljzathegesztési karimák és a menetes karimák. A rozsdamentes acél karimák leggyakoribb specifikációja az ASME B16.5. Az ANSI B16.5 csak öntött vagy kovácsolt anyagokból készült karimák és karimás szerelvények, valamint vakkarimák és bizonyos öntött, kovácsolt vagy lemezből készült szűkítő karimák. A szabvány követelményeket és ajánlásokat is tartalmaz a karimás csavarozásra, a karimás tömítésekre és a karimás csatlakozásokra vonatkozóan. Lépjen kapcsolatba velünk |market@htpipe.comtovábbi információkért és ingyenes árajánlatért!

Acél csőkarimák és karimás szerelvények szabvány:

Standard: ASME B16.5 specifikáció acélcsőperemekhez és karimás szerelvényekhez

Specifikáció: ASME B16.5 csőkarimák és karimás szerelvények 1/2" névlegestől 24" névleges méretig terjednek.

Nyomás fokozatok: Az acélcső karimák 150-től 2500#-ig kaphatók, beleértve a 150#, 300#, 400#, 600#, 900#, 1500#, 2500#

Csőkarimák specifikációi

Standard	Írja be	Osztály	Méret
ASME B16.5	WN/LWN/SO/Blind/Lap Joint	150#- 2500#	1/2"-24"(kivéve vakkarima 2500 lb 1/2"-12")
ASME B16.47 A sorozat	WN/vakkarima	150# - 900#	22"-48"(kivéve 900# Méret:26"-48")
ASME B16.47 B sorozat	WN/vakkarima	75# - 300#	26"-48"
ASME B16.47 B sorozat	WN/vakkarima	400# 600# 900#	26"-36"
EN1092-1:2002	Lemezkarima hegesztéshez/laza lemezhez	PN2.{1}}PN100	DN10-DN4000
	karima ráhegesztett lemezzel
	átlapolt csővéghez/Vak/WN karimához
JIS B2220	Hegesztőkarima, átlapolt csatlakozási karima, menetes karima	PN6-PN100	DN10-DN1500
BS4504 BS10 TableD/E	Lemezkarima hegesztéshez/WN karima/Bland Flange	PN6-PN100	DN10-DN1500
Tömítő felület	RF FF RTJ TF GF LF LM

Csőkarimák anyaga

Rozsdamentes acél	ASTM/ASME A/SA 182 F304, 304L, 304H, 310H, 316, 316H,
Rozsdamentes acél	316L, 316LN, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L
Duplex és	ASTM/ASME A/SA 182 F44, F45, F51, F53, F55, F60, F61,
Super Duplex	S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950
Nikkel ötvözött acél	ASTM/ASME B/SB 564 UNS N02200 (NICKEL 200), UNS N04400, (MONEL 400)
	UNS N08825 (INCOLOY 825), UNS N06600 (INCONEL 600), UNS N06601 (INCONEL 601),
	UNS N06625 (INCONEL 625), UNS N10276 (HASTELLOY C276)
	ASTM/ASME B/SB160 UNS N02201 (NICKEL 201), ASTM B/SB472 UNS N08020 (20. ötvözet)

Hat leggyakrabban használt acélcsőkarima

Hegesztett nyak karima (WN)
Felcsúsztatható karima (SO)
Dugós hegesztési karima (SW)
Lapos csuklókarima (LJ)
Menetes karima (TH)
Vakkarima (BL)

Mi a gyártási folyamatcsőtekercsek?

A hegesztőcső orsói előtt a szükséges termékeket, mint például csövek, könyökök, pólók, szűkítők, keresztek, könyökök, karimák, orsók és szelepek összegyűjtik a gyártóműhelyben a terv szerint. Egyszer először le kell vágni a megfelelő hosszúságúra a tervezés által megkívánt méretekhez. Ezt követően a kezelő igény szerint csiszolóval simíthatja el a csővégfelületeket és a ferde felületeket. A csövet ezután egy összeszerelő állomásra helyezik, hogy más alkatrészekkel, például szűkítőkkel, könyökökkel, pólókkal, ívekkel és karimákkal csatlakozzanak.

Az előregyártott csövek előnyei?

Az előre gyártott hegesztett rozsdamentes csőkarima egy moduláris termék, amely gyárilag előre gyártható. Az előre gyártott hegesztett rozsdamentes acél csőkarima további feldolgozás és beállítás nélkül közvetlenül felszerelhető a csővezetékre, ami nagymértékben csökkentheti a telepítés nehézségét és kockázatát, valamint megtakaríthatja a telepítési időt és a munkaerőköltségeket.
